Редуктор КЦ1-200 КЦ1-250 КЦ1-300 КЦ1-400 КЦ1-500
Редукторы коническо-цилиндрические двухступенчатые
Тип КЦ1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРОВ КЦ1
| Наименование технических характеристик |
Типоразмер редуктора |
| КЦ1-200 |
КЦ1-250 |
КЦ1-300 |
КЦ1-400 |
КЦ1-500 |
| Передаточные числа |
6,3; 10; 14; 20; 28 |
| Допускаемая консольная нагрузка на тихоходном валу, Н |
5100 |
7000 |
12000 |
18000 |
25000 |
| Номинальный крутящий момент на выходном валу, Н.м |
520 |
1200 |
2100 |
5300 |
9000 |
| КПД |
0,94 |
| Масса, кг |
186 |
391 |
474 |
980 |
1740 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРОВ КЦ1
| Редуктор |
Aw т |
A |
A 1 |
B |
H |
H 1 |
h |
h 1 |
L |
L 1 |
L 2 |
L 3 |
L 4 |
d |
п |
| КЦ1-200 |
200 |
375 |
250 |
300 |
435 |
225 |
20 |
- |
900 |
480 |
85 |
460 |
247 |
17 |
4 |
| КЦ1-250 |
250 |
480 |
325 |
375 |
515 |
265 |
25 |
- |
1170 |
600 |
120 |
625 |
320 |
22 |
4 |
| КЦ1-300 |
300 |
545 |
350 |
450 |
607 |
315 |
25 |
- |
1275 |
680 |
120 |
625 |
385 |
22 |
6 |
| КЦ1-400 |
400 |
810 |
450 |
526 |
705 |
320 |
35 |
95 |
1705 |
930 |
212 |
848 |
452 |
26 |
8 |
| КЦ1-500 |
500 |
990 |
550 |
630 |
877 |
400 |
40 |
100 |
2085 |
1160 |
250 |
1030 |
544 |
33 |
8 |

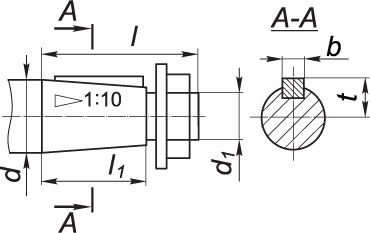

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ БЫСТРОХОДНЫХ ВАЛОВ РЕДУКТОРОВ КЦ1
| Редуктор |
быстроходный вал (конический) |
| d |
d 1 |
l |
l 1 |
b |
t |
| КЦ1-200 |
40 |
М24х2,0 |
110 |
82 |
10 |
20,9 |
| КЦ1-250 |
50 |
М36х3,0 |
110 |
82 |
12 |
26 |
| КЦ1-300 |
50 |
М36х3,0 |
110 |
82 |
12 |
26 |
| КЦ1-400 |
60 |
М42х3,0 |
140 |
105 |
16 |
31,4 |
| КЦ1-500 |
90 |
М64х4,0 |
170 |
130 |
22 |
46,8 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТИХОХОДНЫХ ВАЛОВ РЕДУКТОРОВ КЦ1
| Редуктор |
тихоходный вал (цилиндрический) |
| d 2 |
l 2 |
b 1 |
t 1 |
| КЦ1-200 |
45 |
80 |
14 |
48,5 |
| КЦ1-250 |
55 |
110 |
16 |
59 |
| КЦ1-300 |
70 |
140 |
20 |
74,5 |
| КЦ1-400 |
90 |
170 |
25 |
95 |
| КЦ1-500 |
110 |
210 |
28 |
116 |

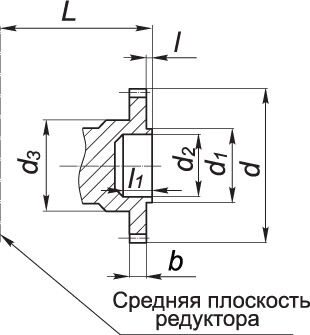

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТИХОХОДНОГО ВАЛА В ВИДЕ ЗУБЧАТОЙ ПОЛУМУФТЫ
| Редуктор |
b |
d |
d 1 |
L |
l |
l 1 |
Зацепление |
| m |
z |
| КЦ1-200 |
20 |
126 |
80 |
219 |
14 |
45 |
3 |
40 |
| КЦ1-250 |
25 |
150 |
90 |
267 |
14 |
48 |
3 |
48 |
| КЦ1-300 |
25 |
174 |
110 |
325 |
14 |
55 |
3 |
56 |
| КЦ1-400 |
35 |
232 |
140 |
370 |
14 |
60 |
4 |
56 |
| КЦ1-500 |
35 |
232 |
140 |
422 |
14 |
60 |
4 |
56 |
