Цепи грузовые пластинчатые
Цепи грузовые пластинчатые ГОСТ 191-82
Стандарт устанавливает параметры, размеры и требования к грузовым пластинчатым цепям следующих типов:
Тип 1-c соединительным валиком на одном конце отрезка цепи;
Тип 2-c соединительным валиком на одном конце отрезка цепи и удлиненными валиками;
Тип 3-c соединительным валиком на одном конце,концевыми пластинами и концевым валиком на другом конце отрезка цепи;
Тип 4-c соединительным валиком на одном конце, концевыми пластинами и концевым валиком на другом конце отрезка цепи и удлиненными валиками;

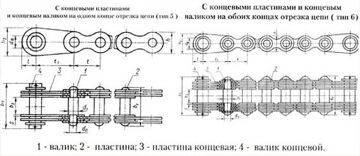

Тип 5-c концевыми пластинами и концевым валиком на одном конце отрезка цепи;
Тип 6-c концевыми пластинами и концевым валиком на обоих концах отрезка цепи.

| Обозначение цепи |
число пластин |
Основные параметры, мм |
Разруш. нагрузка, кгс |
Масса 1м цепи, кг |
| Шаг цепи,t |
Опорная поверхность, мм2 |
b3, не менее |
d0 |
l,не более |
b1,неболее |
s |
|
G25-5-25
|
2
|
25
|
48
|
18
|
8
|
15,5
|
36
|
3
|
2500
|
1,68
|
|
G63-5-35
|
4
|
35
|
120
|
22
|
10
|
25,1
|
53
|
3
|
6300
|
3,3
|
|
G80-5-40
|
4
|
40
|
144
|
25
|
12
|
27,5
|
58
|
3
|
8000
|
3,7
|
|
G160-5-50
|
4
|
50
|
324
|
35
|
18
|
30,5
|
95
|
4,5
|
16000
|
9,4
|
|
G250-5-60
|
4
|
60
|
552
|
45
|
23
|
36,5
|
114
|
6
|
25000
|
17,5
|
|
G400-5-70
|
6
|
70
|
1008
|
50
|
28
|
42,5
|
148
|
6
|
40000
|
25,8
|
|
G500-5-80
|
6
|
80
|
1152
|
60
|
32
|
51,5
|
159
|
6
|
50000
|
31,5
|
|
G800-5-90
|
6
|
90
|
1512
|
70
|
36
|
60,5
|
198
|
7
|
80000
|
46,8
|
|
G1000-5-100
|
8
|
100
|
2240
|
80
|
40
|
72,5
|
237
|
7
|
100000
|
69,4
|
|
G1600-5-120
|
8
|
120
|
3200
|
100
|
50
|
96,5
|
275
|
8
|
160000
|
99,9
|
Пример условного обозначения цепей грузовых пластинчатых (G) ГОСТ 191-82:
- G - цепь грузовая пластинчатая
- 160 - разруш. нашрузка в кН
- 1 - тип: с соединительным валиком на одном конце отрезка цепи
- 50 - шаг цепи в мм
- ГОСТ 191-82
|
