МЧ2 (мч2-40,мч2-63,мч2-80,мч2-100,мч2-125,мч2-160)

Главная » Мотор-редукторы » Мотор-редукторы червячные » МЧ2 (мч2-40,мч2-63,мч2-80,мч2-100,мч2-125,мч2-160)





Мотор-редукторы Червячные.

Тип МЧ2 (двухступенчатые)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ МЧ2

Мотор-редуктор МЧ2-40 МЧ2-63 МЧ2-80 МЧ2-100 МЧ2-125 МЧ2-160
Номинальный крутящий момент на выходном валу, Н.м 35 125 240 500 950 1900
Номинальная частота вращения выходного вала, об/мин 0,1; 0,14; 0,18; 0,22; 0,35; 0,44; 0,56; 0,7; 0,9; 1,1; 1,4; 1,75; 2,2;4 2,8; 3,5; 4,4; 5,6; 7; 9; 11; 14





ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ МЧ2-40 - МЧ2-80

Мотор-редуктор Aw A B B 1 B 2 B 3 B 4 B 5 H H 1 H 2 L L 1 L 2 d
МЧ2-40 40 105 120 100 140 164 100 320 180 112 37 260 180 150 13
МЧ2-63 63 150 145 125 165 197 120 330 232 145 40 323 220 180 13
МЧ2-80 80 180 165 140 185 212 145 370 267 172 42 358 260 225 15







ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ МЧ2-100 - МЧ2-160

Мотор-редуктор Aw B B 1 B 2 B 3 B 4 H H 1 H 2 L L 1 L 2 d
МЧ2-100 100 194 175 140 225 380 312 200 18 421 240 200 19
МЧ2-125 125 243 230 190 230 480 396 236 22 485 275 230 19
МЧ2-160 160 282 280 230 280 590 500 300 30 581 350 300 22





ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ2-40 - МЧ2-80

Мотор-редуктор d d 1 l l 1 b t
МЧ2-40 18к6 М5 28 (40) 15 6 20,5
МЧ2-63 28к6 М8 60 (42) 20 8 31
МЧ2-80 35к6 М8 80 (58) 20 10 38









ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КОНИЧЕСКИХ И ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ2-100 - МЧ2-160

Мотор-редуктор d d 1 l l 1 l 2 b t b 1 t 1
МЧ2-100 45 М30х2,0 110 82 90 12 23,45 14 49
МЧ2-125 55 М36х3,0 110 82 110 14 28,95 16 59
МЧ2-160 70 М48х3,0 140 105 140 18 36,375 20 75







ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПОЛЫХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ2-40 - МЧ2-160 (2 ВАРИАНТА)

Мотор-редуктор d d 1 l l 1 b t D х m х H8
МЧ2-40 23 18 112 72 6 20,8 22 х 1,5 х H8
МЧ2-63 33 28 108 68 8 31,1 32 х 1,5 х H8
МЧ2-80 41 35 116 66 10 38,3 40 х 1,5 х H8
МЧ2-100 46 35 205 90 10 38,3 45 х 2,0 х Н8
МЧ2-125 60 40 230 110 12 43,3 55 х 2,5 х Н8
МЧ2-160 72 60 275 130 18 64,4 70 х 2,5 х Н8



ВАРИАНТЫ СБОРКИ МОТОР-РЕДУКТОРОВ МЧ2 (вид сверху, червяк под колесом)

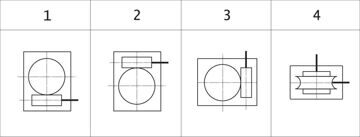

ВАРИАНТ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ В МОТОР-РЕДУКТОРАХ МЧ2 (вид сбоку)





ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРА ПРИ ЗАКАЗЕ:

МЧ2-63-0,7-52-1-У3, ТУУ 29.1-24587406.003-2003

где: МЧ2 - тип мотор-редуктора;
63 - межосевое расстояние, мм;
0,7 - номинальная частота вращения выходного вала, об/мин;
52 - вариант сборки;
1 - вариант расположения червячной пары;
У3 - климатическое исполнение и категория размещения.
